데이터를 저장하는 작은 방: NAND 플래시 쉽게 이해하기
스마트폰, SSD, USB 메모리의 핵심 기술은 무엇일까요?
바로 'NAND 플래시 메모리'입니다. 데이터를 효율적으로 저장하고 전원이 꺼져도 유지되는 이 혁신적인 기술의 비밀을 지금부터 파헤쳐 보세요!
NAND 플래시 메모리란?
NAND 플래시는 데이터를 저장할 수 있는 작은 공간인 *셀(Cell)*이 직렬로 연결된 구조를 가진 플래시 메모리입니다. 이 셀은 전자의 유무를 통해 데이터를 0과 1로 구분하며, 전원이 꺼져도 데이터가 유지되는 비휘발성 메모리입니다.
비유: 작은 방
- 데이터를 저장하는 셀은 작은 방으로 생각할 수 있습니다.
- 방에 사람이 들어가면 데이터가 저장된 것이고, 방이 비어 있으면 데이터가 없는 상태입니다.
- NAND 플래시는 이러한 방을 줄지어 놓아 데이터를 효율적으로 저장합니다.
NAND 플래시의 구조와 작동 원리
1. 기본 구조
NAND 플래시는 MOSFET(금속 산화물 반도체 전계 효과 트랜지스터)에 *플로팅 게이트(Floating Gate)*라는 구조를 추가한 형태입니다. 이 플로팅 게이트는 전자를 가두어 데이터를 저장합니다.
작동 원리
- 데이터를 저장할 때는 강한 전압을 사용해 전자를 플로팅 게이트에 가둡니다.
- 데이터를 삭제할 때는 반대로 전자를 빼내어 초기 상태로 만듭니다.
- 이렇게 전자의 유무에 따라 0과 1을 구분합니다.
2. 직렬 연결 방식
NAND 플래시는 셀들이 직렬로 연결되어 있어 좁은 공간에 많은 셀을 배치할 수 있습니다. 이 덕분에 대용량 데이터 저장이 가능하지만, 읽기 속도는 병렬 연결 방식인 NOR 플래시보다 느립니다.
NAND 플래시의 종류
NAND 플래시는 셀 하나에 몇 개의 데이터를 저장하느냐에 따라 여러 종류로 나뉩니다.
| SLC (Single Level Cell) | 1개의 셀에 1비트 | "원룸에 한 명 거주" - 빠르고 안정적이지만 비쌈 |
| MLC (Multi Level Cell) | 1개의 셀에 2비트 | "원룸에 두 명 거주" - 저렴하지만 속도가 느림 |
| TLC (Triple Level Cell) | 1개의 셀에 3비트 | "원룸에 세 명 거주" - 더 저렴하지만 신뢰성이 낮음 |
| QLC (Quadruple Level Cell) | 1개의 셀에 4비트 | "원룸에 네 명 거주" - 가장 저렴하지만 속도와 내구성이 떨어짐. |
3D NAND: 고층 아파트
기존 NAND는 평면적으로 셀을 배열했지만, 삼성전자 등은 이를 수직으로 쌓아 올린 3D NAND를 개발했습니다. 이는 마치 고층 아파트처럼 좁은 면적에서 더 많은 데이터를 저장할 수 있게 합니다. 하지만 층수가 많아질수록 데이터 접근 속도가 느려질 수 있다는 단점도 있습니다.
특징과 장점
- 대용량화 가능: 좁은 면적에서 많은 데이터를 저장할 수 있어 스마트폰, SSD 등에 적합합니다.
- 저렴한 제조 비용: NOR 플래시보다 단가가 낮습니다.
- 빠른 쓰기 속도: 직렬 구조 덕분에 쓰기 작업이 효율적입니다.
응용 분야
NAND 플래시는 다음과 같은 다양한 기기에 사용됩니다:
- 스마트폰, 태블릿

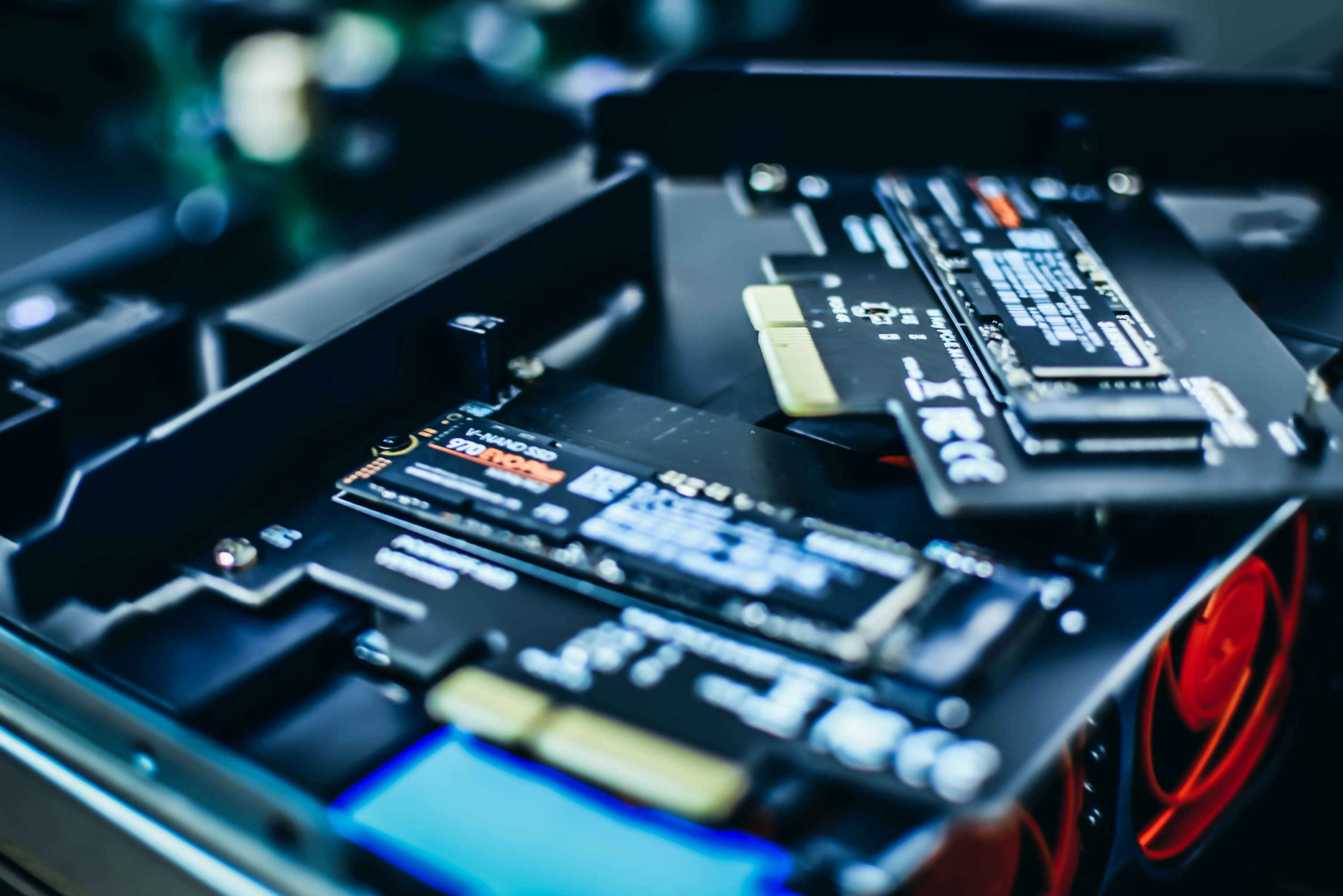

- SSD(Solid State Drive)
- 디지털 카메라
- USB 메모리.
NAND 플래시는 데이터를 효율적으로 저장하고 유지하는 기술로, 현대 IT 기기의 필수 요소입니다. 작은 방(셀)에 사람(데이터)을 넣고 관리하는 방식으로 이해하면 쉽습니다. SLC부터 QLC까지 다양한 제품군이 있으며, 용도와 예산에 따라 선택할 수 있습니다.
NAND 플래시 메모리는 데이터 저장의 새로운 패러다임을 열었습니다.
SLC부터 QLC, 그리고 3D NAND까지 다양한 기술 발전은 우리의 삶을 더욱 스마트하게 만들고 있습니다.
스마트폰, SSD, USB 등 일상 속 모든 디바이스에 숨겨진 이 놀라운 기술을 이해하면, 기술의 진보가 얼마나 우리의 일상을 바꾸고 있는지 새삼 깨닫게 될 것입니다.
지금도 발전 중인 NAND 플래시 메모리의 미래를 기대하며, 이 기술이 우리의 삶에 가져올 더 큰 변화를 함께 상상해 보세요.
