초보자를 위한 DRAM 가이드: 구조와 특징 설명
DRAM은 현대 IT 기기의 심장과도 같습니다.
단순한 구조와 빠른 속도로 데이터를 처리하는 DRAM은 스마트폰, 컴퓨터, AI까지 모든 곳에서 핵심 역할을 합니다.
이 글에서는 DRAM의 구조, 작동 원리, 그리고 활용 분야를 쉽고 자세히 알아봅니다.

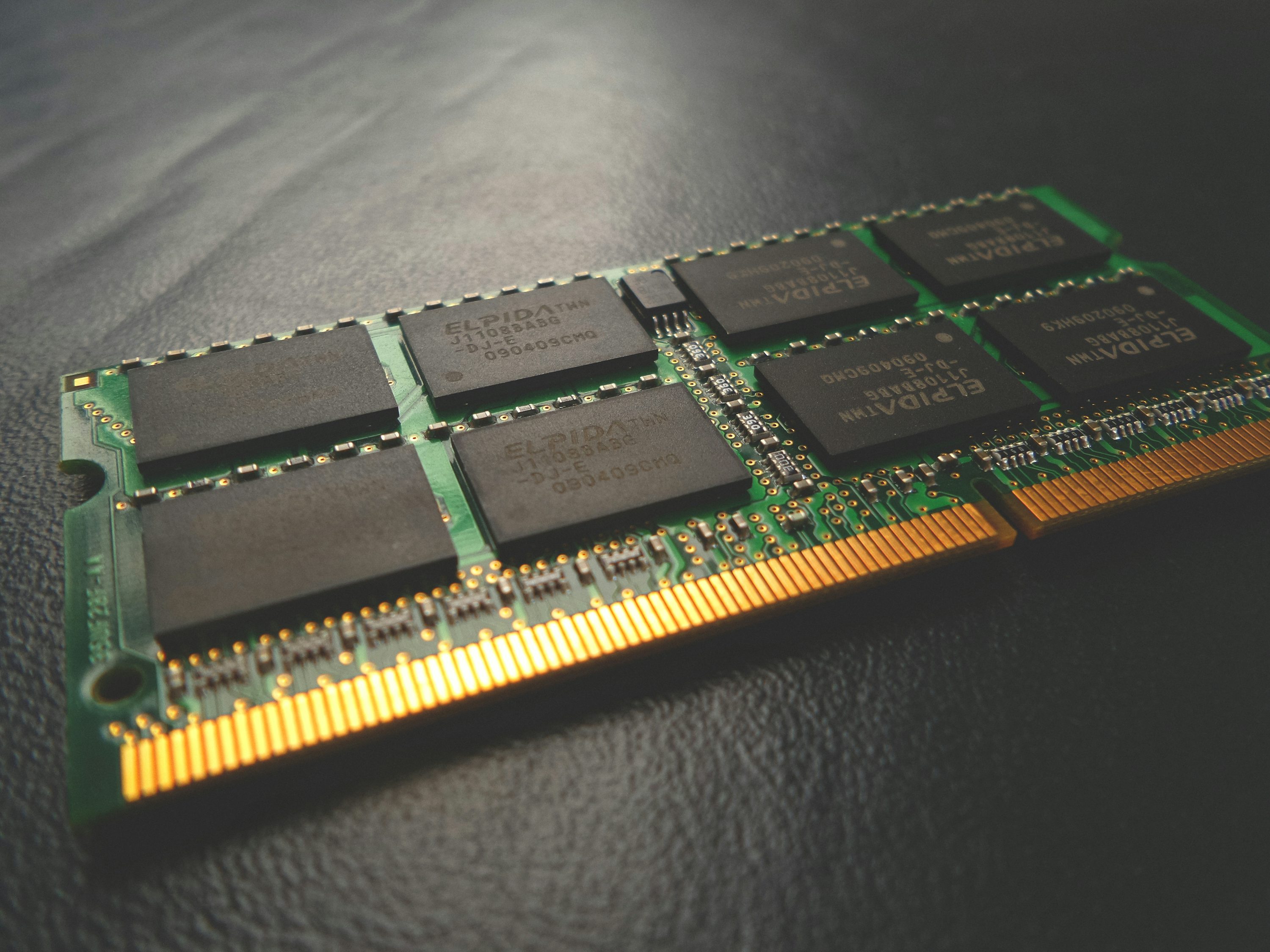

DRAM(Dynamic Random Access Memory)은 컴퓨터와 스마트폰 같은 전자기기에서 데이터를 저장하고 처리하는 데 사용되는 휘발성 메모리입니다.
DRAM은 간단한 구조와 높은 집적도를 바탕으로 널리 사용되며, 주기적으로 데이터를 새로 고쳐야 하는 특징이 있습니다.
DRAM의 작동 원리와 구조
DRAM(Dynamic Random Access Memory)은 트랜지스터와 캐패시터로 구성된 메모리 셀을 통해 데이터를 저장하고 처리하는 반도체 메모리입니다.
DRAM은 간단한 구조와 높은 집적도로 인해 컴퓨터, 스마트폰 등 다양한 전자기기의 핵심 부품으로 사용됩니다.
아래에서 DRAM의 구조와 작동 원리를 상세히 설명하겠습니다.
DRAM의 구조
DRAM은 1T1C 구조로 이루어져 있습니다.
이는 하나의 트랜지스터(1T)와 하나의 캐패시터(1C)로 구성된 단위 셀을 의미합니다.
- 캐패시터(Capacitor): 데이터를 저장하는 역할을 합니다.
캐패시터에 전하가 충전되면 데이터 `1`, 방전되면 데이터 `0`으로 저장됩니다.
- 트랜지스터(Transistor): 스위치 역할을 하며, 캐패시터에 데이터를 읽거나 쓰는 과정을 제어합니다.
트랜지스터가 켜지면 캐패시터와 외부 회로가 연결됩니다.
- 워드 라인(Word Line, WL): 트랜지스터를 켜고 끄는 신호를 전달합니다.
- 비트 라인(Bit Line, BL): 데이터를 읽거나 쓰기 위해 캐패시터와 연결되는 도선입니다.
DRAM의 작동 원리
데이터 쓰기 (Write)
- 데이터 `1` 저장:
- 워드 라인(WL)에 높은 전압을 걸어 트랜지스터를 켭니다.
- 비트 라인(BL)에 높은 전압을 인가하여 캐패시터를 충전합니다.
이 상태에서 캐패시터는 데이터 `1`을 저장합니다.
- 데이터 `0` 저장:
- WL에 높은 전압을 걸어 트랜지스터를 켭니다.
- BL에 낮은 전압(0V)을 인가하여 캐패시터를 방전합니다.
이 상태에서 캐패시터는 데이터 `0`을 저장합니다.
데이터 읽기 (Read)
- WL에 높은 전압을 걸어 트랜지스터를 켭니다.
- BL은 기본적으로 절반 전압(Vcc/2)으로 충전되어 있습니다.
- 캐패시터가 충전된 상태(데이터 `1`)라면, BL로 전하가 이동하여 BL의 전압이 상승합니다.
- 캐패시터가 방전된 상태(데이터 `0`)라면, BL에서 캐패시터로 전하가 이동하여 BL의 전압이 감소합니다.
- 센스 앰프(Sense Amplifier)가 BL의 전압 변화를 증폭하여 데이터가 `0`인지 `1`인지 판별합니다.
리프레시 (Refresh)
캐패시터는 시간이 지나면 자연적으로 전하가 누설되므로, 주기적으로 데이터를 다시 충전하는 리프레시 작업이 필요합니다.
이 과정이 DRAM이 "Dynamic"이라는 이름을 갖게 된 이유입니다.
비유를 통한 이해
DRAM은 책상과 책장에 비유할 수 있습니다:
- 책장: 하드디스크처럼 많은 데이터를 보관하지만 접근 속도가 느립니다.
- 책상: DRAM처럼 필요한 데이터를 빠르게 꺼내서 사용할 수 있는 공간입니다.
하지만 책상이 좁아 오래 두면 책이 흩어질 수 있으므로 주기적으로 정리(리프레시)해야 합니다.
DRAM의 장점과 한계
장점
- 단순한 구조로 인해 고밀도의 데이터 저장 가능.
- 빠른 데이터 접근 속도.
- 제조 비용이 비교적 저렴함.
한계
- 휘발성 메모리로, 전원이 꺼지면 데이터가 사라짐.
- 주기적인 리프레시 작업으로 인해 추가적인 에너지 소모 발생.
DRAM은 단순하면서도 효율적인 구조 덕분에 현대 IT 기기의 필수 부품으로 자리 잡았습니다.
하지만 휘발성과 리프레시에 따른 한계를 극복하기 위한 기술 개발이 지속되고 있습니다.
DRAM의 특징
DRAM(Dynamic Random Access Memory)의 주요 특징은 다음과 같습니다:
휘발성 메모리
- DRAM은 전원이 공급되는 동안에만 데이터를 유지합니다.
전원이 꺼지면 저장된 데이터는 모두 소멸됩니다.
고밀도
- DRAM은 단순한 구조(1개의 트랜지스터와 1개의 캐패시터로 구성) 덕분에 높은 집적도를 자랑합니다.
이는 동일한 면적에서 더 많은 데이터를 저장할 수 있음을 의미하며, 대용량 메모리를 경제적으로 구현할 수 있습니다.
주기적인 리프레시(Refresh) 필요
- DRAM의 캐패시터는 시간이 지나면 자연적으로 전하가 누설되므로, 데이터를 유지하기 위해 주기적으로 리프레시 작업이 필요합니다.
이 과정은 추가적인 전력 소모를 발생시키며, DRAM의 "Dynamic"이라는 이름의 이유가 됩니다.
빠른 데이터 접근 속도
- DRAM은 데이터를 랜덤하게 읽고 쓸 수 있어 빠른 액세스 속도를 제공합니다.
이는 CPU와 메모리 간 데이터 교환에서 중요한 역할을 합니다.
제조 비용이 저렴
- DRAM은 SRAM보다 구조가 단순하고 제조 공정이 효율적이기 때문에 상대적으로 저렴한 비용으로 대량 생산이 가능합니다.
상대적으로 높은 전력 소모
- 지속적인 리프레시 작업으로 인해, DRAM은 SRAM이나 비휘발성 메모리(NAND Flash)보다 전력 소모가 높습니다.
활용 분야
- DRAM은 컴퓨터, 스마트폰, 서버 등에서 주 메모리로 사용되며, 그래픽 카드(GPU)에서도 활용됩니다.
이는 대용량 데이터를 빠르게 처리해야 하는 환경에 적합하기 때문입니다.
DRAM은 이러한 특징들 덕분에 현대 IT 기기의 핵심 부품으로 자리 잡았지만, 휘발성과 전력 소모 문제는 여전히 한계로 작용하고 있습니다.
DRAM의 비유로 이해하기
DRAM을 쉽게 이해하기 위해 책상과 책장에 비유할 수 있습니다:
- 책장은 하드디스크처럼 많은 책(데이터)을 보관하지만, 꺼내고 넣는 데 시간이 걸립니다.
- DRAM은 책상처럼 필요한 책만 올려놓고 빠르게 읽고 쓸 수 있는 공간입니다.
다만, 책상이 좁아 오래 두면 책이 흩어지므로 주기적으로 다시 정리(리프레시)해야 합니다.
DRAM의 활용 분야
DRAM(Dynamic Random Access Memory)은 다양한 전자기기와 시스템에서 빠른 데이터 처리와 임시 저장을 위해 사용됩니다.
아래는 DRAM의 주요 활용 분야를 정리한 내용입니다.
컴퓨터 및 노트북
- 주요 역할: 운영체제와 애플리케이션 실행 속도를 높이고, 멀티태스킹과 고속 데이터 처리를 지원합니다.
- 사용 DRAM 종류: DDR4, DDR
- 활용 사례:
- 고해상도 영상 편집, 그래픽 디자인, 3D 렌더링 등 데이터 집약적인 작업.
- 일반 사용자부터 전문가용 워크스테이션까지 폭넓게 사용됨.
스마트폰 및 태블릿
- 주요 역할: 멀티태스킹, 게임, 스트리밍 등 빠른 애플리케이션 실행을 지원하며 배터리 효율성을 고려.
- 사용 DRAM 종류: LPDDR(Low Power DDR).
- 활용 사례:
- 고사양 모바일 게임과 실시간 스트리밍 서비스.
- 최신 스마트폰에서의 원활한 사용자 경험 제공.
그래픽 카드 및 게임 콘솔
- 주요 역할: 고해상도 그래픽 처리와 빠른 반응 속도를 지원.
- 사용 DRAM 종류: GDDR(Graphics DDR).
- 활용 사례:
- 게임 콘솔에서의 실시간 그래픽 렌더링.
- GPU 기반의 딥러닝 및 AI 연산 가속.
AI 및 데이터 센터
- 주요 역할: 대규모 데이터 세트 처리, AI 추론 및 학습 과정에서 필수적인 고속 메모리 제공.
- 사용 DRAM 종류: HBM(High Bandwidth Memory), DDR
- 활용 사례:
- AI 모델 학습과 추론 과정에서의 데이터 처리 속도 향상.
- 서버와 데이터 센터에서의 대규모 병렬 연산 지원.
자동차 전자 시스템
- 주요 역할: 자율주행 시스템과 차량 제어를 위한 실시간 데이터 연산.
- 사용 DRAM 종류: Automotive DRAM, LPDDR.
- 활용 사례:
- 자율주행 차량의 센서 데이터 처리.
- 차량 인포테인먼트 시스템과 실시간 네비게이션.
네트워크 장비
- 주요 역할: 라우터와 스위치 같은 네트워크 장비에서 고속 데이터 전송 지원.
- 사용 DRAM 종류: DDR4, DDR
- 활용 사례:
- 인터넷 트래픽 관리 및 데이터 패킷 처리.
DRAM은 이러한 다양한 분야에서 핵심적인 역할을 하며, 특히 빠른 데이터 처리와 효율성을 요구하는 환경에서 필수적인 메모리 솔루션으로 자리 잡고 있습니다.
DRAM은 단순한 구조와 고속 데이터 처리 능력으로 현대 기술의 중심에 서 있습니다.
컴퓨터, 스마트폰, 자율주행차 등 다양한 분야에서 DRAM은 필수적이며, 고밀도와 빠른 속도로 기술 발전을 이끌고 있습니다.
하지만 휘발성과 리프레시 작업이라는 한계도 존재합니다.
앞으로 DRAM 기술이 어떻게 진화하며 새로운 가능성을 열어갈지 기대됩니다.
이처럼 DRAM은 단순한 메모리를 넘어, 우리의 일상과 미래를 연결하는 중요한 기술입니다.
