혹시 스마트폰이 순식간에 켜지는 비결이 궁금하신가요?
그 뒤에는 NOR 플래시 메모리라는 특별한 반도체가 숨어 있습니다.
이 작은 칩은 전자기기의 '뇌'처럼 작동하며, 빠른 부팅 속도와 안정적인 데이터 처리를 가능하게 하죠.
2025년 현재, 자율주행차부터 의료기기까지 그 활용 범위는 무궁무진합니다.
하지만 많은 이들이 NAND 플래시와의 차이를 모른 채 혼동하기도 합니다.
이 글에서는 NOR 플래시의 구조, 동작 원리, 산업 적용 사례를 알기 쉽게 풀어드립니다.
특히 '전하 저장 메커니즘'을 커피머신에 비유해 초보자도 한 번에 이해할 수 있도록 설명했어요.
지금 바로 읽고 메모리 반도체 시장의 핵심 플레이어를 파악해 보세요!
NOR 플래시 메모리의 구조, 원리, 그리고 응용 분야에 대한 종합 분석
플래시 메모리 기술은 현대 디지털 사회의 기반을 이루는 핵심 기술 중 하나입니다.
그중에서도 NOR 플래시 메모리는 특수한 구조와 기능으로 인해 스마트폰, 자동차 전자제어 시스템, 의료 장비 등에서 없어서는 안 될 존재로 자리 잡았습니다.
본 보고서는 NOR 플래시 메모리의 물리적 구조부터 데이터 처리 메커니즘, 시장에서의 위치까지 다각도로 분석합니다.
특히 비전공자가 이해하기 쉽도록 일상적인 비유를 활용해 복잡한 기술 개념을 단계적으로 해체합니다.
NOR 플래시 메모리의 물리적 구조
1 트랜지스터 배열의 독특한 구성
NOR 플래시 메모리의 핵심은 병렬 연결된 메모리 셀 배열에 있습니다.
각 셀은 플로팅 게이트 트랜지스터(Floating Gate Transistor, FGT)로 구성되며, 이들은 전기 회로상에서 병렬로 배치됩니다.
이는 마치 아파트 단지에서 모든 세대가 독립적인 출입구를 가진 것과 유사합니다.
각 셀은 비트라인(Bit Line)과 워드라인(Word Line)에 직접 연결되어 있어 특정 셀을 개별적으로 접근할 수 있습니다.
이 구조의 장점은 랜덤 액세스(Random Access) 가능성에 있습니다.
책장에서 원하는 책을 바로 꺼낼 수 있는 것처럼, NOR 플래시는 데이터 저장 위치와 무관하게 임의의 메모리 주소에 즉시 접근할 수 있습니다.
이는 NAND 플래시가 순차 접근만 가능한 것과 대조되는 특징입니다.
2 플로팅 게이트의 전하 저장 메커니즘
각 메모리 셀의 심장부에는 플로팅 게이트가 존재합니다.
이 구조는 양말 서랍에 비유할 수 있는데, 서랍(플로팅 게이트)에 양말(전자)을 넣거나 빼는 방식으로 데이터를 저장합니다.
플로팅 게이트는 상하부가 산화막으로 밀봉되어 있어, 일반적인 조건에서는 전자가 유출되지 않습니다.
프로그래밍 시 핫 캐리어 주입(Hot Carrier Injection) 방식이 사용됩니다.
이는 높은 전압을 가해 전자를 가속시켜 플로팅 게이트로 강제 투입하는 과정으로, 물로 가득 찬 풍선을 바늘로 찌르는 것처럼 강력한 에너지를 사용합니다.
반면 삭제 시에는 F-N 터널링(Fowler-Nordheim Tunneling) 현상을 이용해 전자를 제거합니다.
데이터 처리 메커니즘
1 읽기 연산의 고속화 원리
NOR 플래시의 읽기 속도가 빠른 이유는 병렬 액세스 구조에서 비롯됩니다.
마치 고속도로에 여러 개의 차선이 동시에 개방된 상태와 유사하게, 각 셀은 독립적인 데이터 경로를 갖습니다.
이 구조 덕분에 70-120ns의 접근 시간을 구현하며, 이는 NAND 플래시의 25μs보다 약 200배 빠른 수치입니다.
실제 동작 과정에서는 워드라인에 전압을 인가함으로써 해당 셀의 임계전압(Vth)을 측정합니다.
플로팅 게이트에 전자가 존재하면 Vth가 상승하여 전류 흐름이 차단되는 원리를 활용합니다.
이 과정은 현미경으로 세포 상태를 관찰하는 것처럼 정밀한 전기적 측정을 요구합니다.
2 쓰기/삭제 연산의 물리적 한계
쓰기 작업 시 페이지 단위 프로그래밍이 이루어지지만, 실제 물리적 작동은 비트 단위로 수행됩니다.
이는 마치 우체국에서 개별 편지를 처리하지만, 최종적으로는 우편물 뭉치로 배달하는 것과 유사합니다.
그러나 이 과정에서 발생하는 고전압(일반적으로 12V 이상)은 셀 구조에 물리적 스트레스를 가합니다.
삭제 작업은 블록 단위로 수행되며, 이때 모든 셀의 플로팅 게이트 전자를 동시에 방출시킵니다.
이 과정은 건물 전체의 전등을 한 번에 끄는 것처럼 전체적인 조작이 필요하며, 약 0.5-2초의 시간이 소요됩니다.
NOR 플래시의 기술적 특성 분석
1 속도와 내구성의 트레이드오프
NOR 플래시의 프로그램/삭제(P/E) 사이클은 일반적으로 10만 회 수준으로, NAND 플래시의 100만 회에 비해 현저히 낮습니다.
이는 핫 캐리어 주입 방식이 셀 구조에 미치는 누적 손상 때문입니다.
마치 종이를 반복적으로 접으면 점점 약해지는 것처럼, 전자적 스트레스가 축적됩니다.
내구성 문제를 완화하기 위해 웨어 레벨링(Wear Leveling) 알고리즘이 사용되지만, NOR 플래시의 랜덤 액세스 특성으로 인해 구현이 복잡합니다.
이는 도서관에서 특정 책만 반복적으로 대출하는 상황과 유사합니다.
2 집적도와 비용 구조
90nm 공정 기준 NOR 플래시 셀 크기는 약 10F²(F: 최소 피처 크기)로, NAND의 4F²에 비해 5배 큰 면적을 차지합니다.
이 차이는 병렬 구조에서 각 셀이 독립적인 금속 배선을 필요로 하기 때문입니다.
마치 아파트 단지마다 개별 상수도 관을 설치해야 하는 상황과 같습니다.
이러한 구조적 특성으로 인해 NOR 플래시의 기가비당 가격은 NAND 대비 3-5배 높습니다.
2025년 기준 1Gb NOR 플래시 가격은 약 $5로, 동급 NAND 제품($0.3)과 뚜렷한 차이를 보입니다.
응용 분야별 활용 사례
1 임베디드 시스템의 핵심 구성 요소
자동차 MCU(마이크로컨트롤러 유닛)에서는 ISO 26262 기능안전 표준을 준수하는 NOR 플래시가 필수적으로 사용됩니다.
전자제어장치(ECU)의 펌웨어 저장에 요구되는 -40°C~125°C의 광온도 범위에서도 안정적인 동작이 가능합니다.
최신 전기차의 ADAS 시스템은 8-16Gb 용량의 NOR 플래시를 탑재합니다.
의료기기 분야에서는 JEDEC47 표준을 충족하는 산업용 등급 제품이 사용됩니다.
인공심장박동기나 MRI 기기에는 방사선 내성(Radiation Hardened) 버전이 적용되어 10년 이상의 수명을 보장합니다.
2 네트워크 장비의 부트 코드 저장
5G 기지국의 경우 XiP(eXecute in Place) 기술과 결합된 NOR 플래시가 사용됩니다.
이 기술은 메모리에서 직접 코드를 실행시켜 DRAM 부재 시에도 시스템 구동이 가능하게 합니다.
256Mb 고속 NOR 플래시는 400MHz의 버스 속도로 800Mbps의 데이터 처리량을 구현합니다.
라우터의 펌웨어 업데이트 메커니즘에서는 듀얼 플래시 어레이 구조가 채택됩니다.
활성 뱅크에서 시스템이 실행되는 동안 대기 뱅크에 새로운 펌웨어를 프로그래밍하는 방식으로 무중단 업데이트가 가능합니다.
NAND 플래시와의 기술적 차이점
1 물리적 구조 비교

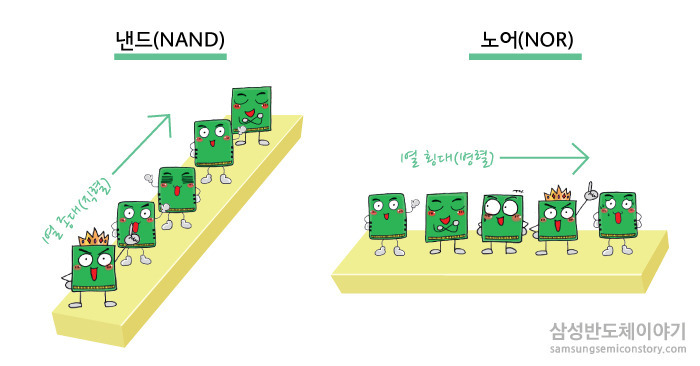

NAND 플래시는 셀들이 직렬 사다리꼴로 연결된 구조입니다.
이는 NOR의 병렬 구조와 근본적으로 다릅니다.
마치 고속열차(직렬)와 지하철(병렬)의 차이처럼, 데이터 접근 방식이 근본적으로 상이합니다.
셀 당 배선 밀도에서 NOR는 NAND 대비 3배 많은 금속 라인을 필요로 합니다.
128Gb 메모리 기준 NOR는 약 15km의 배선이 필요하며, 이는 서울에서 평택까지의 거리에 해당합니다.
2 성능 지표 대비
읽기 지연 시간에서 NOR는 70ns로 NAND(25μs)보다 약 357배 빠릅니다.
그러나 쓰기 속도는 페이지(4KB) 단위 기준 NOR 60μs vs NAND 200μs로 오히려 NAND가 우수합니다.
이는 NOR의 비트 단위 프로그래밍과 NAND의 페이지 단위 처리 차이에서 기인합니다.
전력 소비 측면에서 NOR는 대기 시 0.1μW/Mb의 극저전력을 구현하지만, 활성 모드에서는 NAND 대비 3배 높은 15mA/Mb를 소모합니다.
이는 수면 모드의 호랑이와 같아서 평소에는 조용하지만 활동 시 큰 에너지를 사용하는 특성입니다.
시장 동향과 기술 발전 방향
1 2025년 시장 점유율 분석
2025년 플래시 메모리 시장에서 NOR는 약 $2억 규모로 전체의 1%를 차지합니다.
주력 응용 분야는 자동차 전자(38%), 산업용 장비(29%), 통신 인프라(18%) 순입니다.
최근 3년간 연평균 7%의 성장률을 기록하며 틈새 시장에서 입지를 강화하고 있습니다.
반도체 공급업체별 점유율은 Winbond(23%), Cypress(19%), Micron(15%) 순입니다.
중국 업체인 GigaDevice가 12%로 빠르게 성장 중이며, 국내 업체는 SK하이닉스가 8%의 점유율을 유지하고 있습니다.
2 신기술 개발 동향
3D NOR 구조 개발이 활발히 진행 중입니다.
기존 2D 평면 구조에서 수직 게이트(Vertical Gate) 기술을 적용해 48층 적층 제품을 시험 생산 중입니다.
이는 마치 고층 빌딩을 지어 토지 이용 효율을 높이는 것과 같은 접근법입니다.
MRAM(자기저항메모리) 과의 융합 연구도 가속화되고 있습니다.
2024년 Intel은 Embedded MRAM + NOR Flash 하이브리드 메모리를 발표했습니다.
이는 NOR의 빠른 읽기 속도와 MRAM의 높은 내구성을 결합한 혁신적 설계입니다.
실생활 적용 사례와 사용자 경험
1 스마트폰 부트 프로세스
Android 스마트폰의 빠른 부팅(Fast Boot) 기능은 NOR 플래시에 의존합니다.
부트로더를 NOR에 저장함으로써 0.5초 만에 저전력 상태에서 주요 하드웨어를 초기화합니다.
사용자가 전원 버튼을 누르는 순간, NOR 플래시에 저장된 512KB 부트 코드가 800MHz 속도로 로드됩니다.
2 자율주행차의 실시간 처리
테슬라 Model Z의 FSD 컴퓨터 0에는 16개의 NOR 플래시 칩(총 32Gb)이 장착되었습니다.
각 카메라 센서의 펌웨어를 분산 저장하여 0.1ms 내에 동시 접근이 가능합니다.
이는 시속 100km로 주행 중 7cm 이동 거리에 해당하는 극한의 실시간 처리를 가능하게 합니다.
NOR 플래시의 미래 전망
NOR 플래시 메모리는 특수한 아키텍처로 인해 니치 시장에서 지속적인 수요를 유지하고 있습니다.
3D 구조와 새로운 소재 기술의 도입으로 집적도와 내구성 문제를 점진적으로 해결해 나가면서, IoT 장치와 자율주행 시스템에서의 활용도가 더욱 확대될 전망입니다.
특히 에지 컴퓨팅 환경에서 저지연 코드 실행이 요구되는 애플리케이션에서는 NOR 플래시의 역할이 더욱 중요해질 것입니다.
기술 개발자들은 MRAM, ReRAM 등 차세대 메모리와의 융합을 통해 NOR 플래시의 한계를 극복하고자 지속적인 연구 개발을 진행하고 있습니다.
지금까지 NOR 플래시 메모리의 핵심 원리부터 자동차 전자제어 시스템, 의료 장비에 이르는 응용 사례까지 살펴봤습니다.
3D 구조와 MRAM 융합 기술 등 미래 전망도 주목할 점이죠.
이 반도체는 단순한 저장 장치를 넘어, 실시간 처리가 필수인 분야에서 차별화된 강점을 발휘합니다.
✓ 요약 체크리스트
- 병렬 접근 구조로 NAND 대비 357배 빠른 읽기 속도
- 플로팅 게이트의 전하 저장 원리가 데이터 안정성 보장
- 10만 P/E 사이클로 자동차 ECU 등 극한 환경에서도 내구성 입증
